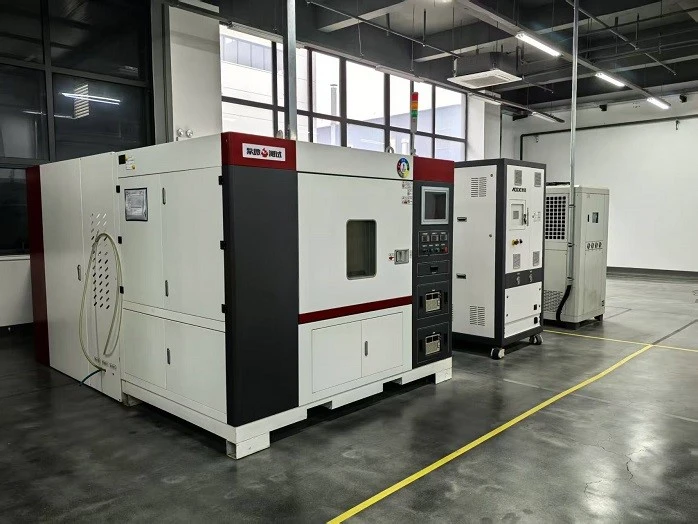

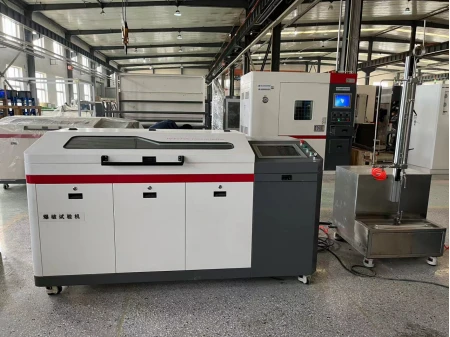

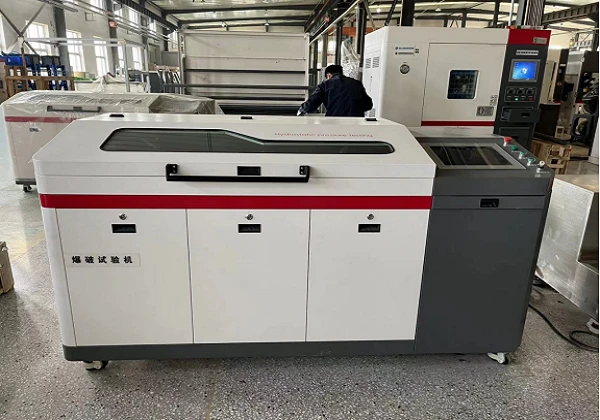

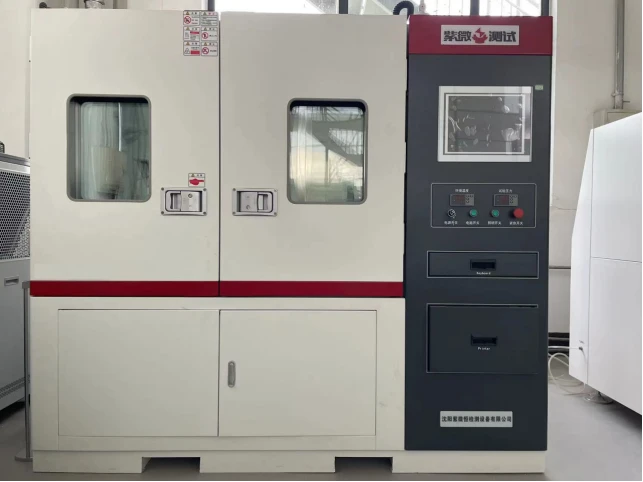

【Увод у опрему】
Свеобухватни стол за испитивање притиска се користи за верификацију притиска, одржавања притиска, смањења притиска, пуцања, брзине промене дужине и других тестова цеви за климатизацију и компоненти које носе притисак у аутомобилу у окружењу испуњеном течношћу (силиконско уље).
【Тест ставке】
- Рафал тест: Директан рафал;
- Испитивање пуцања одржавања притиска: Подешавање притиска-Одржавање притиска-Разбијање, притисак и време одржавања притиска могу да се подесе произвољно;
- Вишестепени тест одржавања притиска: смањење притиска-одржавање притиска-одржавање притиска-одржавање притиска-спуштање притиска, вишестепени тест;
- Брзина промене дужине: Напуните водом и ставите под притисак, означите 300 мм, притисак, одржавајте притисак 5 минута, поново измерите да бисте израчунали брзину промене дужине;
- Метода одржавања притиска: Одржавање компензационог притиска;
【Технички параметри】
Изглед опреме:
- Д×Ш×В (приближно): Мања или једнака 2400×1200×2100 (мм) нето величина са затвореним вратима коморе;
-
Укупна тежина: 800 кг;
Помоћна снага:
-
Напајање: АЦ380В(+15%/-10%), 50Хз, 16кВ;
-
Gas source: 0.6-0.8Mpa, flow rate>1,5м³/мин;
Систем притиска пуцања:
-
Испитни притисак: 0,5-60МПа;
-
Стопа притиска: 0,5Мпа/мин-20Мпа/мин/подесиво/према експанзији испитног комада;
-
Снимање вршне вредности: Меа
-
сигурносно и контролно снимање софтвера;
-
Тачност мерења притиска: ±0.25%ФС;
-
Тачност контроле притиска: ±1.5%ФС;
-
Време одржавања притиска: Подесите произвољно;
-
Пуњење и издувавање: Аутоматско пуњење течношћу;
-
Метода третмана тестног медијума након тестирања: Опрема опремљена са уграђеним-прикључком за пражњење, који је повезан са одводном тачком Купца;
Средњи систем:
-
Испитни медијум: силиконско уље;
-
Филтер: 80μм;
-
Средња температура: РТ+10~150 степени;
-
Средњи резервоар: Резервоар нормалне температуре 30Л + Високотемпературни средњи резервоар 30Л;
-
Метода грејања: Електрична цев за грејање + ПИД метода контроле температуре;
-
Материјал: нерђајући челик;
-
Температура: РТ;
Комора за окружење високе температуре:
-
Тестни део: Спољашњи двострани-премаз од поцинкованог лима, унутрашњи лим од нерђајућег челика 304 дебљине 1,5 мм/са алатом за заштиту испитног комада;
-
Опсег температуре: РТ+10~150 степени;
-
Уједначеност температуре: ±2 степена;
-
Подешавање температуре: 0,1 степен;
-
Стабилно одступање: ±1 степен;
-
Сигурносна врата за посматрање: Прозор за посматрање има заштитно стакло са системом осветљења;
-
Испитна комора: Д×Ш×В: 1400×580×600 мм (приближно);

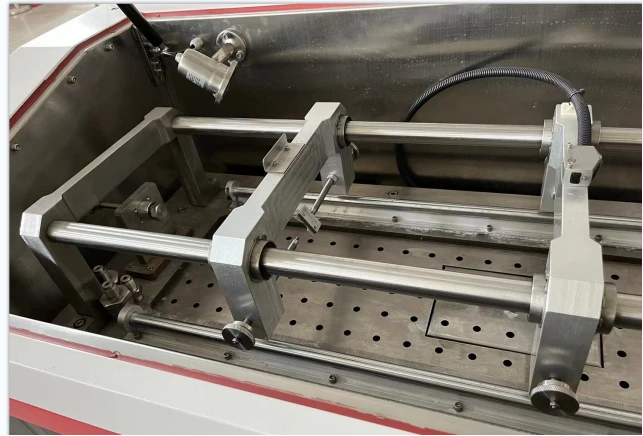

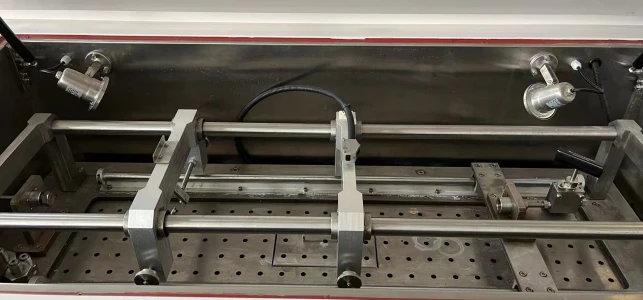

Алат за испитни комад:
- Повезивање алата:
Једна станица, метода хидрауличног стезања (са обујмом, језгром, хидрауличном станицом);
Навојни спојеви на оба краја црева опремљени су фиксним и заштитним алатом;
-
Димензија испитног комада: Димензија теста на пуцање: Лмак=1000мм, спецификација унутрашњег пречника: 8, 9,5, 10,5, 13, 16, 18;
Тест брзине промене дужине:
-
Метода мерења: Ласерски сензор померања;
-
Алати: Усвојити водећи{0}}од штапа, метод индиректног мерења;
Тест проширења:
-
Тест експанзије испитног комада: Користи се за тестирање запреминског ширења испитног комада под одређеним притиском;
-
Метод испитивања: С обзиром на висок притисак и велику запремину постојећег цевовода Купца, систем усваја вагу за мерење;
Рачунарски систем:
-
Доњи рачунар: ПЛЦ;
-
Горњи рачунар: Индустријски рачунар;
Рачунарски софтвер:
-
Контролни софтвер: висуал басиц/Лабвиев;
-
Формат извештаја: Мицрософт Оффице;
【Предности производа】
-
Структурни дизајн кабинета за надгледање рачунара (лева страна), система за испитивање притиска (доњи део тестног стола) и испитне коморе (десна страна) усваја јединствен стил (боја: сива фина бора 1022/бела бора 0050/украсна трака је бледо фталеинско плава);
-
Изглед опреме је двострано-поцинковани лим са премазом спрејом, а комора за испитни комад је направљена од 304 лима од нерђајућег челика;
-
Осветљење је инсталирано унутар Бурст Тест Бенцх-а ради лакшег посматрања;
-
Усвојите механичку опрему за штанцање од угљеничног челика, површинско прскање и поцинковане Фоотмастер точкове, точкови се могу фиксирати и померати подешавањем уграђених- дугмића горе и доле;
-
Контрола и приказ брзине притиска система: Одредите брзину притиска и горњу границу притиска узорка, снимите и нацртајте временску криву притиска- током оптерећења, тачност резолуције: притисак: 0,001 МПа/индекс, време: 1с/индекс; Резолуција брзине је подељена на хоризонталне и вертикалне тачке пресека, тачност<0,001МПа/с;
-
Сензор притиска система укључује екстерни интерфејс притиска, који је порт за упоредно мерење притиска;
-
Извор притиска система је пумпа за подизање гаса{0}}течности, са опсегом притиска од 0,5-60МПа. Контролише га пнеуматски пропорционални вентил, а систем аутоматски пребацује систем контроле притиска преко електромагнетног вентила како би се постигао пун опсег без мртвих зона;
-
Сензор користи сензоре-познатог бренда да би обезбедио тачност мерења притиска;
-
Секција ниског притиска на Свеобухватној тестној станици под притиском усваја принцип притиска гаса-течности са већом прецизношћу, стабилношћу и одличним континуитетом притиска и смањења притиска. Због затворене-контроле, са великом поновљивошћу;
-
За избор пумпе са погоном на гас, систем усваја увезену пумпу за повишење притиска са ниским трењем и високим протоком, која смањује мртву зону током покретања пумпе на гас и постиже континуирани притисак кроз брзо пребацивање пумпе, која може наставити да ради са стабилним перформансама и високом поузданошћу;
-
Хидраулични извор константног притиска усваја висококвалитетну пумпу на гас, у комбинацији са стабилизацијом притиска и системом за складиштење енергије да обезбеди извор константног притиска, обезбеђујући стабилан излаз;
-
Системски спојеви и цевоводи имају спојеве од нерђајућег челика ултра{0}}високог притиска и бешавне цеви од нерђајућег челика високог притиска како би се осигурала безбедност система, а цео цевовод система није-заварен;
-

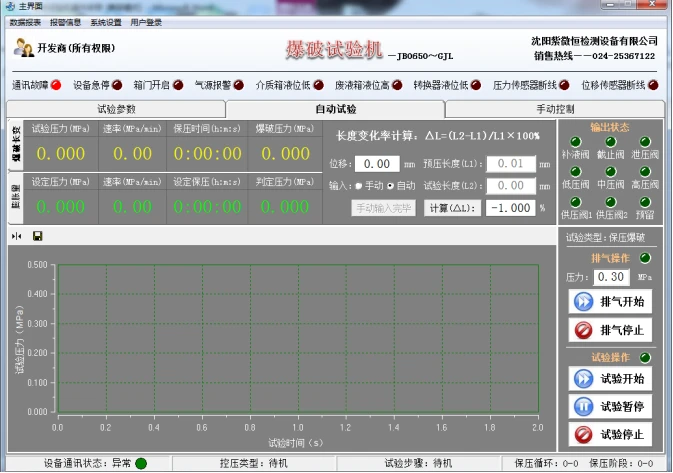

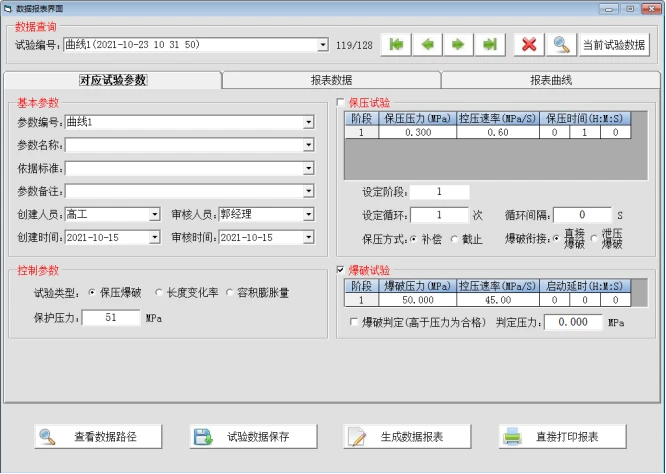

Аутоматско прикупљање и обрада тестних података: Аутоматско успостављање тестне базе података, која се може тражити у било ком тренутку, а подаци се могу чувати дуго времена; Приказ у реалном времену тестних кривуља и параметара, као и складиштење и снимање резултата теста, као што су вршне вредности праска, тестни притисци, итд; Сачувани подаци се могу извести у формату канцеларијског документа. Након што је тест завршен, одштампајте извештај о испитивању и криву притиска, а извештај о испитивању може се слободно уређивати;
-
Систем усваја високо{0}}сензор притиска да би постигао високу брзину притиска, са високом фреквенцијом узорковања. Кроз високофреквентно узорковање, излазни притисак се може прецизније контролисати и може се нацртати глаткија излазна крива притиска;
-
Систем такође додаје ненормалан вентил за смањење притиска, који може безбедно да растерети високи притисак унутар система у случају било каквих абнормалности;
-
Усвојите ЗВХ-ов сопствени-наменски софтвер за контролу, процес тестирања је потпуно аутоматска контрола и аутоматско мерење, који има карактеристике доброг професионализма, високе поузданости и лаке надоградње, а може се континуирано надограђивати и побољшавати развојем технологије мерења и контроле машина за тестирање и ажурирања стандарда за тестирање;
-
Након што испитни комад пукне, притисак брзо опада и притисак се аутоматски зауставља, односно након што је комад за испитивање оштећен, опрема има функцију заштите од аутоматског искључивања, која максимизира сигурност личности и опреме и погодна је за тестирање без посаде;
-
Из безбедносних разлога, притисак се може подесити само када су сигурносна врата коморе за испитивање затворена;
-
На сигурносним вратима испитне коморе налази се провидни прозор за посматрање, који омогућава јасно посматрање и инспекцију цурења и пуцања испитног комада током испитивања;
-
Оперативни интерфејс је једноставан и згодан и лак за ажурирање и одржавање;
-
Главне електричне компоненте су увозне, обезбеђујући тачност и стабилност машине за испитивање у принципу и квалитету;
-
Висококвалитетна пумпа на гас и увезени контролни вентил високог притиска могу осигурати да цела опрема ради без грешке дуго времена;
【Контролни систем】
Компјутерски контролни систем се користи за прикупљање података, обраду и контролу целог система, углавном укључујући пропорционални систем контроле гаса течности, систем контроле сензора, електрични контролни систем и управљачки софтверски систем, итд.;
-
Пропорционални систем контроле гасне течности: Пропорционални систем контроле гасне течности може да ради непрекидно, безбедно и стабилно дуго времена, испуњава захтеве теста пуцања; Контролишите електро{0}}пнеуматски пропорционални вентил преко ДА модула за конверзију ПЛЦ-а, а затим контролишите пнеуматски вентил за смањење притиска преко електро-пнеуматског пропорционалног вентила да бисте постигли контролни излазни притисак. Контрола притиска захтева високу фреквенцију динамичког одзива, малу хистерезу повратне спреге, малу контролну хистерезу и малу свеобухватну чисту хистерезу актуатора, тако да је управљање најкомплексније. Након различитих теоријских извођења, виртуелне симулације и практичне верификације, развијена је метода контроле притиска и доказано је у стварном тестном раду да метода контроле притиска има високу тачност, брзу брзину, добру поновљивост и стабилан рад;
-
Систем контроле сензора: Тест систем усваја сензор притиска и контролер. Прикупити притисак током теста и средњи притисак и контролисати актуатор на основу прикупљених информација;
-
Електрични контролни систем:
Електрични контролни систем се састоји од система контроле јаке струје и система контроле слабе струје;
Систем контроле јаке струје: Сигурносна заштита трансформације напона напајања, преоптерећења система, кратког споја итд;
Контролни систем слабе струје: Систем се састоји од ПЛЦ-а и електричних вентила, итд; ПЛЦ се користи за контролу прекидача и излаз аналогног сигнала целе опреме;
-

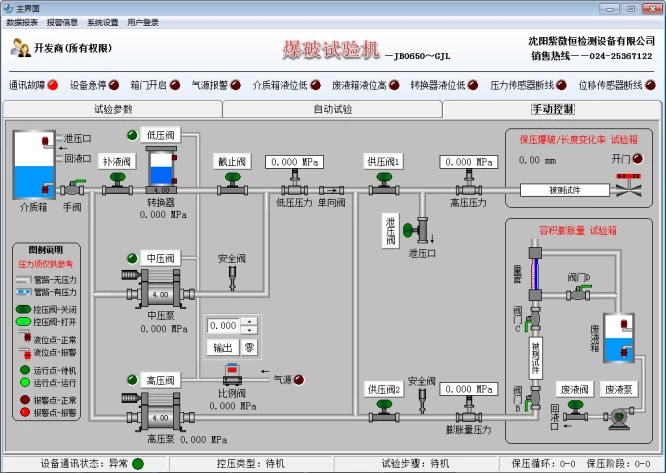

Систем управљачког софтвера: Софтвер опреме за бурст састоји се од горњег рачунарског софтвера и доњег рачунарског софтвера. Горњи рачунарски софтвер је програм контролне услуге који ради на индустријском контролном рачунару, укључујући функцију људског{1}}машинског интерфејса и прикупљање и обраду података; Доњи рачунарски софтвер је контролни програм који ради на ПЛЦ-у да контролише искључивање и искључивање различитих актуатора;
【Безбедносни дизајн】
-
Безбедност: Опрема усваја аутоматски режим контроле и поставља информације потребне за тестирање радног комада (хладњак уља) да би се постигао нормалан рад. Опрема може приказати промене притиска у реалном времену током рада, што је опремљено сигурносним вентилом надпритиска, функцијом аутоматског заустављања аларма и функцијом заустављања у нужди како би се осигурала сигурност опреме, радног комада и особља;
-
Поузданост: Све компоненте опреме испоручују високо-квалитетни брендови како би се обезбедио поуздан квалитет. Све основне компоненте су увезене марке. Опрема се подвргава строгом отклањању грешака и прихватању пре него што напусти фабрику како би се осигурао поуздан рад;
-
Техничка изводљивост: Слична опрема ЗВХ је већ раније имала дизајн и производњу, дизајнерско особље има зрелу технологију за извођење детаљног и савршеног дизајна опреме;
