Пулсни тест црева за воду за хлађење

【Тест ставке】

Вода{0}}гликол или антифриз као радни медијум, који се користи за испитивање пулсног притиска цевовода за хлађење течности. Током испитивања, радни медијум на наведеној температури циркулише у унутрашњој шупљини испитног комада, истовремено примењује импулсни притисак на унутрашњу шупљину испитног комада за одређени број циклуса у складу са фреквенцијом подешавања, кривом притиска.

【Технички параметри】

Укупна димензија заузимања земљишта:

• Унутрашња димензија испитне коморе (мм): 1400 *900 *900 (Д×Ш×В);
• Спољне димензије (мм): 4000×1500×2200+1600×1000×2200+700×800×2200(Д×Ш×В);
• Тежина: Испитни сто: приближно. 3500КГ, средњи сет: 1200кг, радна конзола: приближно. 200КГ;

Импулсни систем извора напајања:

• Опсег вршног пулсног притиска: произвољно подешавање од 100-1000 кПа;

• Опсег притиска у долини пулса: произвољно подешавање од 50-500кПа;

• Режим пулсне контроле: Хидраулична серво аутоматска контрола;

• Тачност контроле притиска: ±1,5%ФС;

• Сензор притиска: 0-1,6МПа;

• Тачност мерења притиска: ±0.25%ФС;

• Фреквенција импулса: произвољно подесива од 0,01-2Хз; Висока фреквенција према тест комаду ниске експанзије / што је ширење веће, то је нижа фреквенција;

• Таласни облик пулса:

  Само синусни талас за више од 0,5Хз;

  Синусни талас (притисак, фреквенција, може се подесити произвољно);

  Талас троугла (притисак, време подизања/спуштања, може се подесити произвољно);

  Трапезни талас (притисак, време, може се подесити произвољно);

Систем контроле средње температуре:

• Испитни медијум: вода{0}}мешавина гликола, мешани раствор према стандардним захтевима;

• Температура медијума: -40-150 степени, стварна температура зависи од физичких особина медијума за испитивање;

• Режим контроле температуре: ПИД интелигентно подешавање;

• Тачност контроле константне температуре: ±2 степена;

• Датум повећања температуре: већи или једнак 1 степен/мин, просек целог процеса празног пуњења;

• Радни услови испитног комада: 8-канална паралелна веза;

• Контрола температуре медијума: Загревање уља за пренос топлоте и размена топлоте са воденим-гликолним медијумом у плочастом измењивачу топлоте, топлота се преноси на водени-гликолни медијум, а температура се независно контролише у складу са температуром медијума постављеном у систему;

Систем за контролу температуре околине:

• Димензије испитне коморе (мм): 1400*900*900 (Д×Ш×В);

• Температурни опсег: -40-150 степени;

• Стопа повећања и смањења температуре: већа или једнака 1,5 степени/мин, челик 90 кг;

• Уједначеност температуре: Мање од или једнако 2 степена;

• Одступање температуре: мање од или једнако ±1 степен;

• Структура дна коморе: дно коморе за прикупљање;

• Осветљење коморе: Опремљено осветљењем унутар коморе, и заштићеним перлама лампе и затворена комора каљеним стаклом;

【Контролни систем】

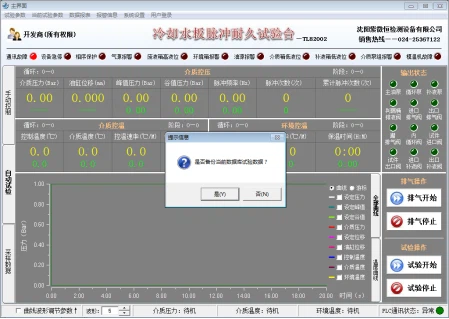

• Оперативни интерфејс:

1. Индустријски дисплеј + индустријски рачунар;

2. Средња температура, време пулса, таласни облик притиска, време подизања/спуштања, време одржавања притиска/интервал, итд. могу бити приказани на интерфејсу.

• Оперативни софтвер: Независно развијен професионални софтвер за тестирање, са{0}}прилагођеним дизајном и лаким радом;

• Формат извештаја: Мицрософт Оффице;

• Језик приказа: енглески;

• Време: 0-9999 сати;

• Времена импулса: произвољно подешавање од 0-9999999;

• Пулсни притисак и таласни облик: Подесите параметре таласног облика и притиска за одговор путем софтвера;

• Подешавање температуре: Укључујући средњу температуру;

• Функција чувања плана: Може сачувати историјске параметре и директно позвати за коришћење истог теста;

• Режим подешавања: Интелигентна ПИД контрола;

• Време подизања/спуштања притиска: Опсег подешавања 0.1-5с;

• Одржавање притиска/интерно време: Опсег подешавања 0-100с;

• Горњи рачунар: Индустријски рачунар + ЛЦД екран;

• Доњи рачунар:

  Потпуно дигитални{0}}контролер затворене петље, за контролу пулсног притиска;

  Количина прекидача и надзор ПЛЦ система управљања;

• Контролни режим:

  Хидраулично серво управљање и компјутерско управљање;

  Излаз импулсног притиска на ниском{0}}средњем крају притиска преко хидрауличке контроле на крају погона;

【Безбедносни дизајн】

• Искључивање аларма за низак ниво течности средњег резервоара и системског резервоара за уље;
• Прозор за посматрање опреме са Етхернет каблом од стакла отпорног на експлозију;
• Висока температура уља и аларм високог притиска и искључење;
• Тест се не може започети ако врата коморе нису затворена и тестирање се аутоматски зауставља када се врата коморе отворе;
• Недовољан притисак извора гаса или нема аларма притиска и функције аутоматског искључивања;
• Аутоматско искључивање након теста подешавања;
• Дугме за хитне случајеве за искључивање у случају квара.

【Предности производа】

1. Аутоматски складиштите тестове и генеришете Екцел извештаје о тестирању;

2. Функција брзе информације о грешци током процеса тестирања;

3. Опрема укључује потрошни материјал потребан за испитивање (осим расхладне течности) и торањ за расхладну воду. Произвођач обезбеђује бесплатан транспорт опреме, инсталацију и отклањање грешака.

4. Подршка Етхернет-у за управљање подацима и даљинско праћење;

5. Динамички приказ тестних података на интерфејсу и цртање дијаграма таласног облика притиска у реалном-временском времену{2}};

6. Подржава-анализу у реалном времену и складиштење тестних података и може да генерише извештај о тестирању за штампање;

7. Функција подршке као што је аларм за губитак притиска тестног комада и заштита од искључивања, аларм за превисоку температуру и обавештење о грешци;

8. Контролни софтвер са сталним овлашћењем и бесплатном надоградњом и одржавањем.

9. Идентификација броја линија у електричном систему треба да буде у складу са цртежом, а размак треба да испуњава захтеве за безбедност и расипање топлоте. У колу постоје заштитне компоненте као што су редослед фаза, губитак фазе, кратки спој, преоптерећење итд., које могу да подстакну аларм у случају квара.

10. Филтерски уређај у струјном колу, а алармни уређај за разлику притиска је инсталиран на оба краја филтера;

11. Дугме за хитне случајеве; Искључивање у случају квара;

12. Три-светло у боји приказује радно стање и пишта у случају аларма;

13. Аларми нивоа течности инсталирани у средњем резервоару и системском резервоару за уље, који подстичу аларм са доњом границом;

14. Прекомерна температура, прекомерни притисак, аларм за цурење, аларм извора гаса и функција искључивања;

15. Заштита од цурења електричне енергије: Опремљен модулом за заштиту од цурења високе{1}}осетљивости. Када је уређај за заштиту од цурења активиран, прекидач прекида напајање главног струјног кола;

16. Функција заштите од кратког споја, прекомерне струје, губитка фазе и секвенце фазе;

17. Након квара на испитном комаду, притисак брзо опада без непрекидног прскања течности под високим{1}}притиском, обезбеђујући максималну личну безбедност. У исто време, са функцијом заштите од аутоматског искључивања након што је комад за испитивање оштећен.
